產品描述
參數

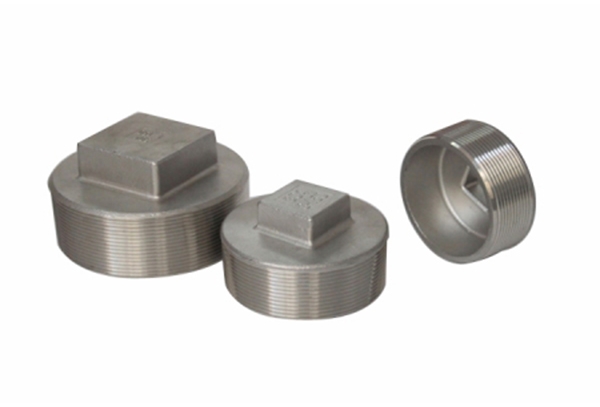

【名 稱】不銹鋼四角塞頭
【連 接】螺紋
【標 準】ASME B 1.20.1(NPT), DIN 2999, BS21, ISO228 , BSPT, PS, PT
【材 質】CF8(SS304)、CF8M(SS316)
【工 藝】硅溶膠精密鑄造
【規 格】DN6—DN100
【壓 力】150 PSI
|

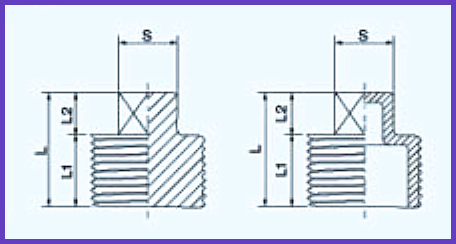

不銹鋼四角塞頭 主要尺寸Dimensions 單位Unit：毫米mm |
||||||
| SIZE | 1/8″ | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ |
| L1 | 10.0 | 12.0 | 14.0 | 15.0 | 18.0 | 21.0 |
| L2 | 6.0 | 6.0 | 6.0 | 7.0 | 9.0 | 11.0 |
| L | 16.0 | 18.0 | 20.0 | 22.0 | 27.0 | 32.0 |
| S | 7.0 | 9.0 | 10.0 | 11.0 | 16.0 | 19.0 |
| SIZE | 1-1/4″ | 1-1/2″ | 2″ | 2-1/2″ | 3″ | 4″ |
| L1 | 24.0 | 25.0 | 29.0 | 31.0 | 34.0 | 40.0 |
| L2 | 12.0 | 12.0 | 14.0 | 15.0 | 16.0 | 22.0 |
| L | 36.0 | 37.0 | 43.0 | 46.0 | 50.0 | 62.0 |
| S | 22.0 | 22.0 | 27.0 | 32.0 | 36.0 | 58.0 |
